IDM GS006千兆以太網至STM-4千兆網橋



概述
IDM GS006是一款具有VLAN TAG能力的協議轉換器,提供3個千兆以太網接口(2個電口和1個光口)和2個STM-4接口,它采用符合ITU-T G.7041、G.7042、G.707等標準的EoSDH(Ethernet Over SDH)技術,提供1個VCG通道,帶寬可從1~8VC4靈活配置,在2+0模式(2個光口相互獨立)下,3個千兆以太網接口共享最大1112Mb/s (8個VC4)帶寬。
本設備功耗低,可靠性高,支持點對點應用。設備采用基于RS232和TELNET的CLI命令行管理方式,可以輕松完成對復雜網絡配置、管理和維護。
IDM GS006千兆以太網至STM-4轉換器前.jpg

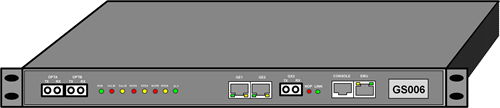

設備前面板結構
IDM GS006千兆以太網至STM-4轉換器后.jpg

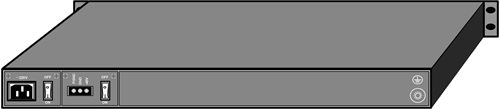

設備后面板結構
產品特性
1)        設備整機小巧,19英寸1U機箱,深155mm,可安裝在標準的機柜上;
2)        光接口:
Ø        提供2個STM-4光接口,使用LC型SFP 光收發模塊,支持熱插拔功能;
Ø        接口速率為622Mb/s,傳輸距離可選(取決于設備的SFP光模塊);
Ø        符合SFP MSA(INF-8074i)、ITU-T G.695、FC-PI V2.0等標準;
Ø        支持自動激光關斷(ALS)功能;
Ø        支持遠端掉電監測(RPD)功能。
3)        以太網接口
Ø        提供2個千兆以太網電口和1個千兆以太網光口,符合IEEE802.3系列標準
Ø        千兆以太網電接口采用RJ45連接器,支持自協商,可工作在1000M全雙工、100M全/半雙工、10M全/半雙工等5種模式,支持交叉、直通網線自適應功能
Ø        千兆以太網光口采用1.25G SFP光模塊,工作在1000M全雙工模式,傳輸距離可選(取決于設備的SFP光模塊)
Ø        具備完善的以太網環回處理功能(當光線路發生環回時,以太網數據不會被環回,有效防止了因以太網環回可能導致的以太網網絡癱瘓)
Ø        支持單播幀,多播幀和廣播幀透傳
Ø        MAC地址列表容量支持4K,老化時間可設為12S和300S,缺省老化時間為300S
Ø        支持最小幀長為64字節,最大幀長為1518/2000/9720字節可選
Ø        支持802.3x流控和背壓式流控
Ø        支持廣播風暴抑制
Ø        支持端口限速功能
Ø        支持端口型 VLAN和支持符合IEEE 802.1Q標準的標簽型VLAN功能
Ø        VLAN表最多可達4K個
Ø        支持符合IEEE 802.1ad標準的QinQ配置(Double Tag VLAN)
Ø        提供各個以太網端口的性能統計,如錯包數、總包數等
4)        定時模式
Ø        可選跟蹤內部定時源,符合ITU-T G.813標準
Ø        可選跟蹤STM-4光線路定時源(T11、T12)
Ø        定時源可根據告警、SSM值、頻偏以及人工設定優先級自動切換,也可以人工強制切換
5)        通道保護
Ø        支持1+1通道保護功能,保護倒換時間優于50ms
Ø        支持自動保護倒換及強制倒換功能
6)        虛級聯
Ø        支持1~8 路VC4 的虛級聯
Ø        支持可容忍最大延時差252ms
Ø        可選LCAS和非LCAS模式
7)        符合ITU-T標準協議
Ø        GFP-F封裝建議G.7041
Ø        VCAT虛級聯和LCAS鏈路容量調整方法建議G.7042和G.707
8)        設備管理
Ø        支持基于串行接口(CONSOLE)的CLI命令行管理方式
Ø        支持基于以太網管理接口(EMU)的CLI管理方式(TELNET)
Ø        利用帶內網管實現服務器對本端和遠端設備的統一管理
Ø        對設備告警和狀態進行實時監視,也可完成各種配置功能
9)        設備支持電源冗余保護
Ø        220V AC或-48V DC單電源供電
Ø        雙220V AC同時供電
Ø        雙-48V DC同時供電
Ø        220V AC&-48V DC同時供電
典型應用
點對點應用
GS006支持點對點應用,并且可以利用帶內網管實現服務器(NMS)對本地和遠端設備的管理。如圖所示,遠端設備的管理數據同以太網業務數據一起,利用SDH網絡傳送到本端,通過劃分不同的VLAN可以實現本地網管中心MNS對本端設備和遠端設備的統一網管。注意:管理時,每個網元需要一個IP。

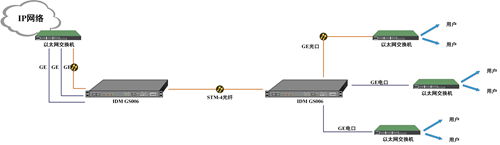

點對點光纖直連
通過SDH傳輸網點對點應用
點對多點應用
GS006通過接入到SDH傳輸網絡中,可與最多3個GS006遠端互通,每個遠端接入1路GE業務,并且可以利用帶內網管實現服務器(NMS)對本地和遠端設備的管理。如圖所示,遠端設備的管理數據同以太網業務數據一起,利用SDH網絡傳送到本端,通過劃分不同的VLAN可以實現本地網管中心MNS對本端設備和遠端設備的統一網管。注意:管理時,每個網元需要一個IP。

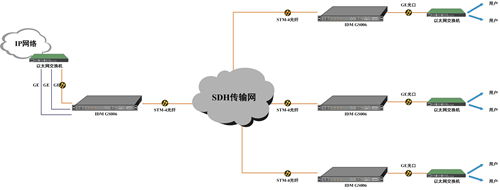

通過SDH傳輸網點對多點應用
